Anschluss Set für 1/2" Brauchwasserpumpen Absperrung und RS Ventil
12,00 €
Produktinformationen "Anschluss Set für 1/2" Brauchwasserpumpen Absperrung und RS Ventil"

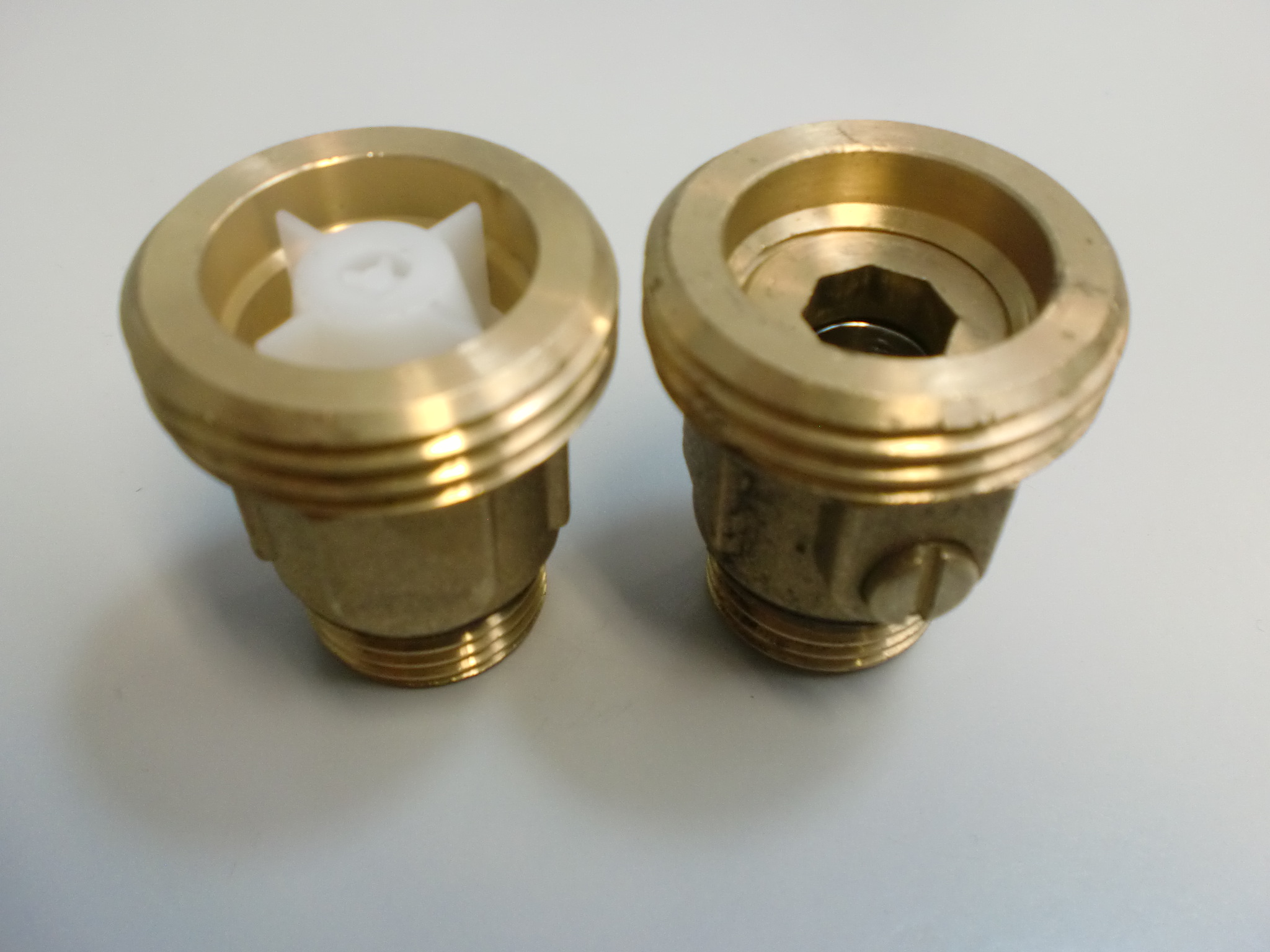

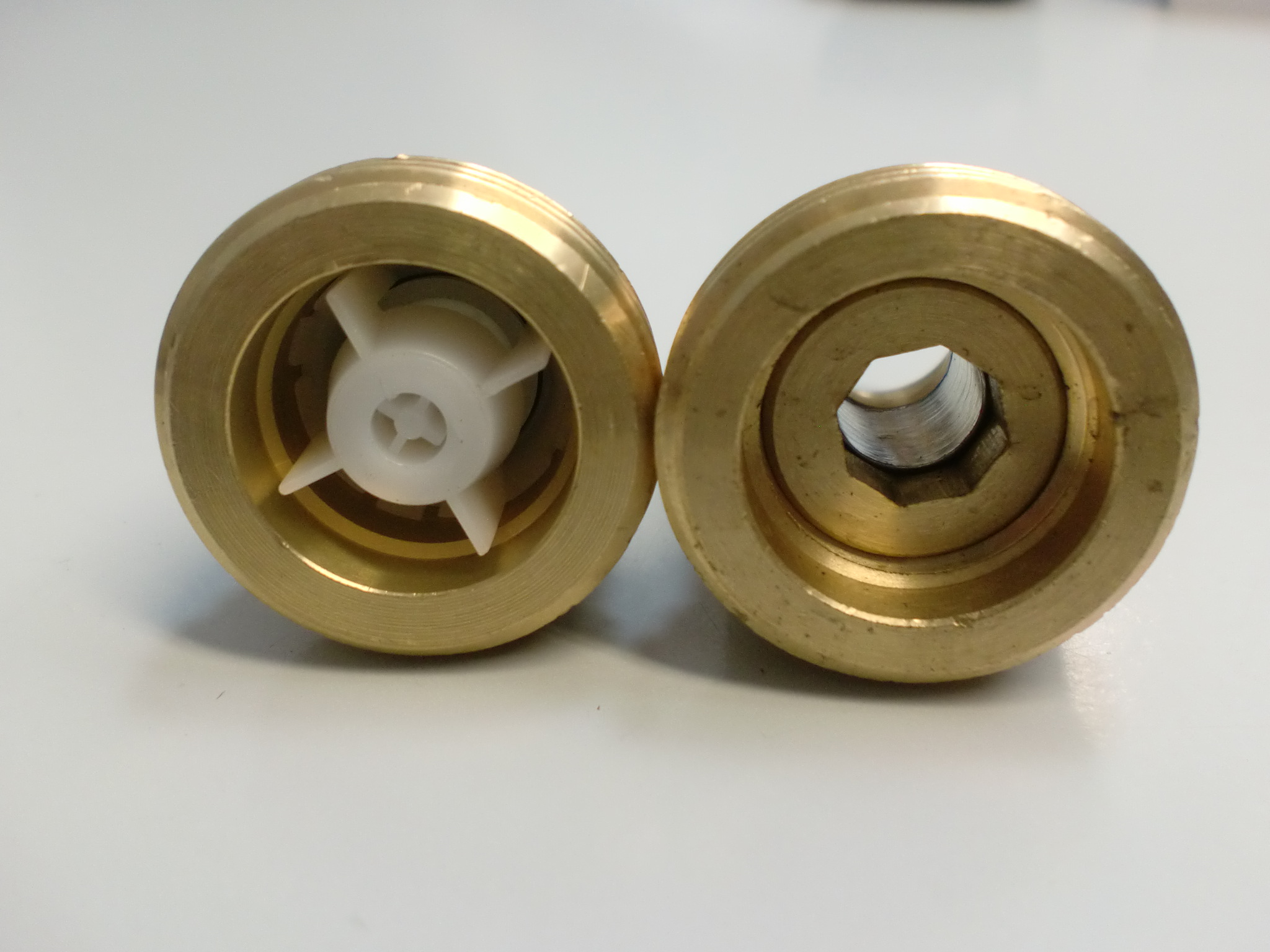

1 x Rückschlagventil 1" Aussengewinde auf 1/2" Aussengewinde mit O-Ring Abdichtung
1 x Absperrung 1" Aussengewinde auf 1/2" Aussengewinde mit O-Ring Abdichtung ( Absperrung mittels Schlitzschraubendreher)
Das Anschluss-Set ist für Zirkulationspumpen DN15 geeignet. Es ist gemäß der UBA-Positivliste für Trinkwasser geeignet.
Es findet Verwendung bei den Unterteilen der Trinkwasser Zirkulationspumpen. Die 65mm Unterteile der Ecocirc Pumpen hätten dann eine Baulänge von ca. 120mm.
Mit WIlo Z15 Unterteil ( 80mm Durchmesser) sind es grob 135mm.
Bei Ecocirc Pumpen ist in der Regel ein Universal Rückschlagventil dabei. Da reicht dann als Ergänzung genausogut ein I/A Kugelhahn 1/2".
Bei anderen Herstellern wie Vortex ( bei der normalen R Version ) oder Grundfos UPS Comfort ist nichts dabei. Da würde sich dieses Set anbieten.

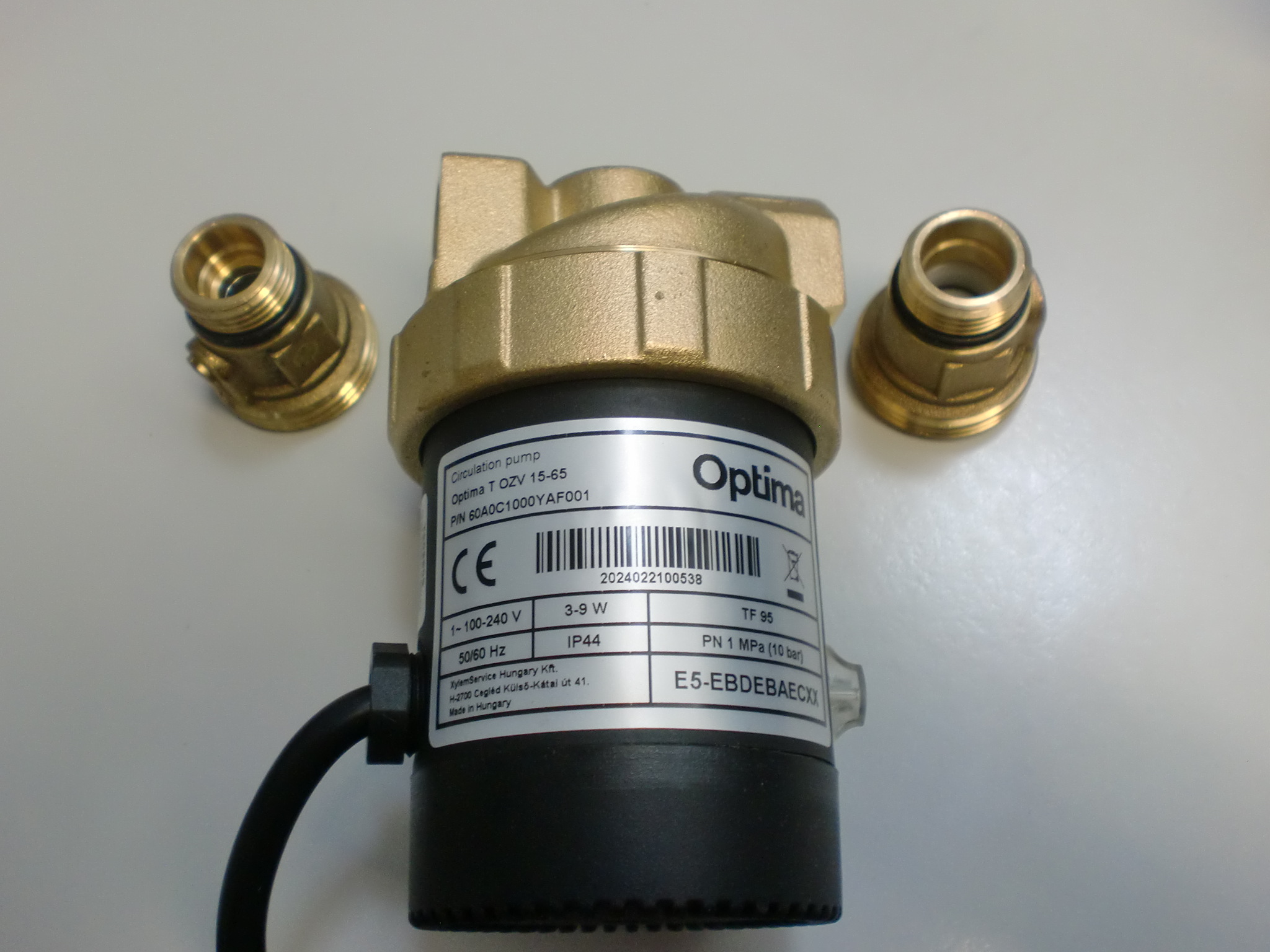

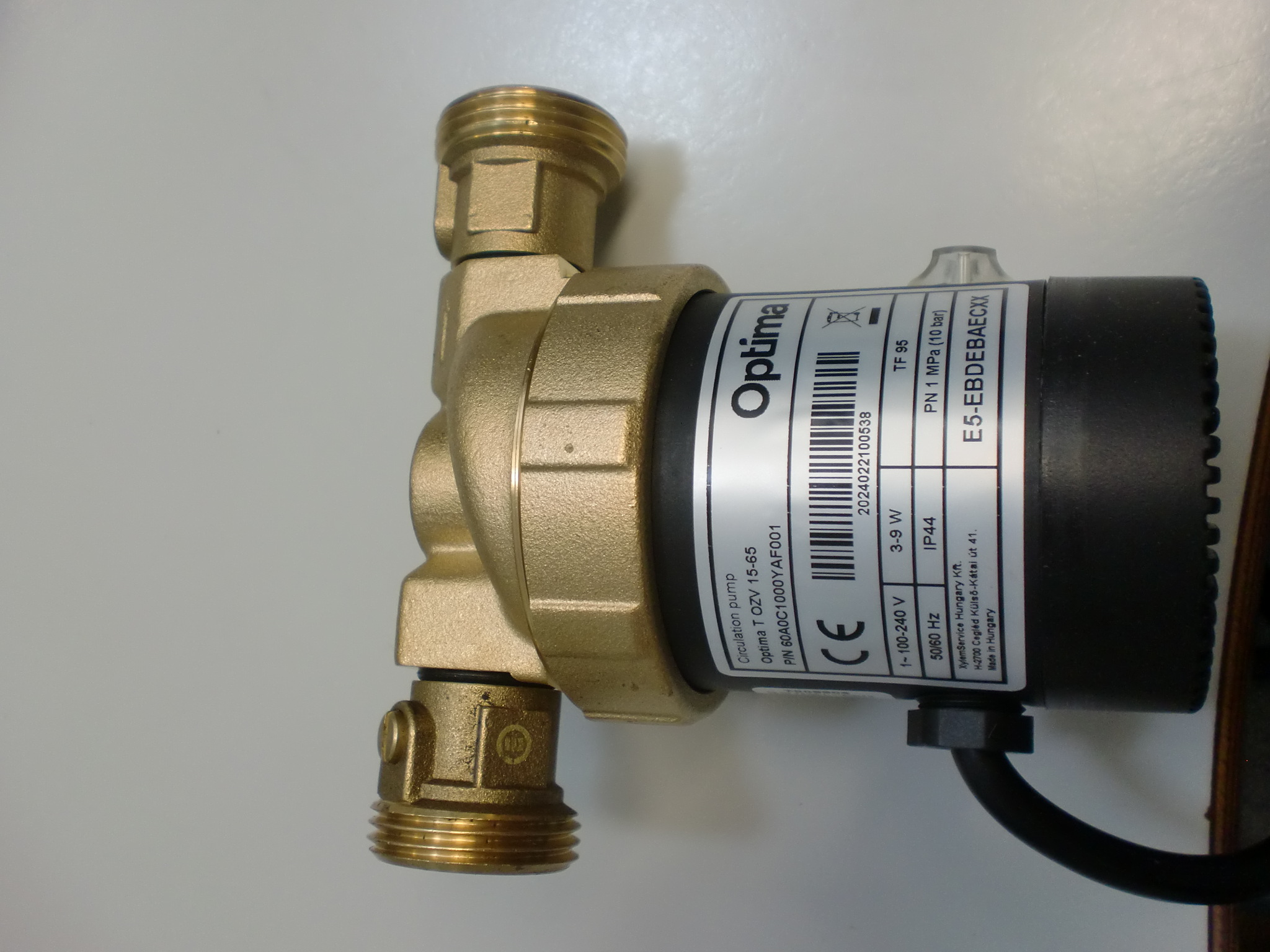

Bild 4 und 5 ist eine Beispielinstallation mit Lowara / LAING Ecocirc Pumpe. 15 / 65
